采用Cisco StackWise-160技术的Cisco Catalyst 3650系列交换机可以堆叠9个思科交换机，并支持高达160 Gpbs的堆栈带宽。WS-C3650-24PD-L在LAN基本功能集中集成了24个POE +以太网端口和2个10G SFP +或4 x 1G SFP上行链路端口。

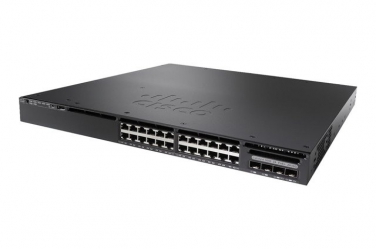

图1显示了WS-C3650-24PD-L的外观。
表1显示了快速规格。
|
产品代码 |
WS-C3650-24PD-L |
|
外壳类型 |
机架式 - 1U |
|
功能集 |
局域网基地 |
|
上行链路接口 |
2 x 10G SFP +或4 x 1G SFP |
|
端口 |
24 x 10/100/1000 POE +以太网端口 |
|
可用的PoE电源 |
390W |
|
最大堆叠数量 |
9 |
|
堆栈带宽 |
160 Gpbs |
|
转发性能 |
68.45Mpps |
|
切换容量 |
88 Gbps |
|
内存 |
4 G |
|
闪存 |
2 G |
|
每个交换机/堆栈的AP数量 |
50 |
|
每个交换机/堆栈的无线客户端数量 |
1000 |
|
外形尺寸 |
44.5厘米×44.8厘米×4.4厘米 |
|
包裹重量 |
17.49公斤 |
图2显示了WS-C3650-24PD-L的前面板。
注意：
①模式按钮②状态LED③USBmini-Type B（控制台）端口④USBA型存储端口⑤24x 10/100/1000 POE +以太网端口
⑥2个10G SFP +或4个1G SFP上行链路端口
图3显示了Cisco C3650-24PD-L交换机的后面板。
注意：
①接地连接器②CONSOLE（RJ-45控制台端口）③MGMT（RJ-45 10/100/1000管理端口）④风扇模块⑤电源模块
图4显示了 StackWise-160套件。
Cisco Catalyst 3650支持可选的堆叠模块，该模块基于Cisco StackWise-160技术，可以堆叠多达9个交换机。
表2显示了此交换机的一些推荐模块，许可证和附件。
|
楷模 |
描述 |
|
C3650-STACK-KIT |
Cisco Catalyst 3650堆叠模块备用 |
|
L-C3650-24-LE = |
C3650-24 LAN基础到IP服务电子RTU许可证 |
|
L-C3650-24-LS = |
C3650-24 LAN基础到IP Base电子RTU许可证 |
|
PWR-C2-640WAC = |
640W AC配置2辅助电源 |
|
CAB-CONSOLE-RJ45 |
控制台电缆6英尺，带RJ45和DB9F |
|
CAB-CONSOLE-USB |
控制台电缆6英尺，带USB A型和mini-B |
|
楷模 |
WS-C3650-24PD-L |
WS-C3650-24TD-L |
|
功能集 |
局域网基地 |
局域网基地 |
|
上行链路接口 |
2 * 10G SFP + OR 4 * 1G SFP上行链路 |
2 * 10G SFP + OR 4 * 1G SFP上行链路 |
|
端口 |
24 * 10/100/1000 POE +以太网端口 |
24 * 10/100/1000以太网端口 |
|
可用的POE功率 |
390W |
N / A |
